Горячевоздушная машина Stenter плиты Pin с функцией покрытия для видов хлопка и тканья волокна

Горячевоздушная машина Stenter плиты Pin с функцией покрытия для видов хлопка и тканья волокна

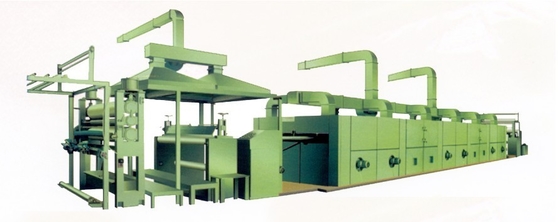

Горячевоздушные stenter KZM-320 & лакировочная машина

Применение:

Эта машина применима для покрывать и сушить хлопок, хлопок полиэфира/химическое волокно и сплетенную ткань. Сушильная камера предварительной малой циркуляции модульная (экземпляр Германии Montfort, освобождает для того чтобы собрать), ультракрасная система обнаружения края. Вся машина управляется передачей преобразования частоты AC, и доской управления по мостовой схеме оборудованной с приборами контроля TV.

Технический поток процесса

→ плиты штыря → обнаружения края передачи head→ открытой ширины подавая (электрическое всасывание края) →coating мостообразным →infrared случаем в завальцовку → ролика воды →cold засыхания 2 камер охлаждая разбивочную придавало заостренную форму

Главным образом технический параметр:

1. Тип: stenter плиты штыря
2. Направление машины: левый или righthand (клиент принимает решениее)
3. Скорость машины: 25~80m/min
4. Ширина машины номинальная: 3200mm
5. Режим модуляции: Вся машина axes модуляция, также каждая модуляция камеры ручная согласно запросу
6. Температура конструкции: ось 220℃, с прибором самоконтроля температуры
7. Ресурс жары: масло передачи тепла
8. Рельс: бросание утюгом свиньи 20#, рельсом капельной смазки масла и цепью.
9. Ткань в и вне метод: раскройте ширину внутри, центр свертывая вне
10. Метод передачи: Передача синхронности частоты AC
11. Qty камеры и qty вентилятора циркуляции: 2 камеры (3m по каждому), вентилятор циркуляции 4pcs×4KW.
12. Главная сила передачи: 22kw.
13. Полная сила: 30kw (сила старта)

Структура машины:

1. Подавая рамка: составленный подавая трубы, ткань затягивает рамку, электрическое всасывание края, ролик ткани направляя, направляет железный каркас etc.
2. Горячий воздух малая выдувная головка циркуляции - - возглавьте через воздухоотводную трубу, количество воздуха верхней части и воздухоотводную трубу дна можно отрегулировать, камеры 2 строительных блоков.
3. Каждая камера с одним radator, 2 вентиляторами циркуляции, управляемыми мотором высок-температур-сопротивления.
4. Фильтруя сеть перед радиатором, легким для очищать после останавливать, улучшающ эффективность жары.
5. Главным образом передача и рельсовая система: подавать в и вне удлиняя рельс, приводы мотора AC 7.5KW spline вал, приводная цепь через случай шестерни глиста, плита штыря или зажим через рельс стальной структуры, стабилизированный ход, цепь с прибором постоянн-напряжения. Проложите рельсы привод модуляции собирательный, оба конца камеры имеет единственно micromatic установку.
6. Охлаждая и doffing система: ролик охлаждая, свертывая подавать холодного охлаждения на воздухе и холодной воды вне.

Исходное состояние:

раскройте ширину подавая в 1set

лакировочная машина 1set

Охлаждая машина 1set

разбивочный прибор завальцовки 1set

части собственн-внимательности клиента:

1. Вода, трубопровод пара и боилер.
2. Воздух 5.88×105 обжатый PA.

3. Шланг для подачи воздуха от верхней планки двери к отработанному вентилятору и за борт шлангу для подачи воздуха.

4. Кабель питания от электрического шкафа управления к за борт.

Профессиональное лезвие для лакировочной машины

Описание:

1. Эта машина соответствующа для различных видов тканья хлопка и волокна для того чтобы обрабатывать обработку технологии как покрытие ножа, засыхание, формировать и продукт покрытия тканья категорий ленты упаковывая различный.

2. Мы используем профессионала в положенных ножах лакировочной машины карбида вольфрама

A: острый нож b: квадратный рот c: потек-падение d: J-нож

E: половин-трубчатый f: запятой стирая нож g: полумесяц h: локоть
