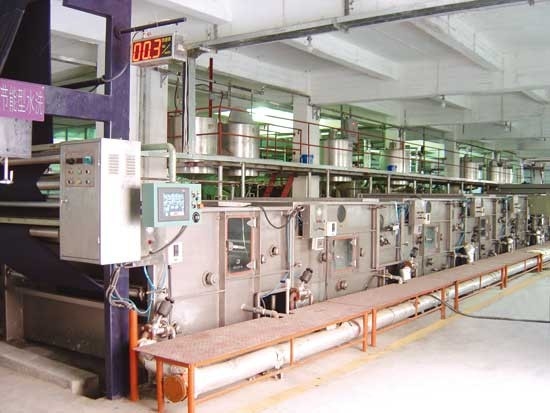

KD-220 тип с низким энергопотреблением тип связанная стиральная машина открыт-ширины

Применение:

Эта машина главным образом использована для хлопка после-печатания моя, смешивая связанной ткани и эластичного webbing. Также для химической ткани как лайкра для обработки перед обезмасливать и мылить после красить.

Технический процесс полной машины:

барабанчик двойника → шайбы колеса барабанчика → рамки Открыт-ширины подавая (центрирующего приспособления приложения) одиночный катит тип тип cropping доски экрана → шайбы колеса барабанчика → шайбы (5 групп) одиночный доски экрана → коробки a колеса рисбермы амплитуды открыт-ширины → padder роликов → 2 шайбы колес барабанчика двойника → b коробки колеса рисбермы (2 групп)

Главным образом технические параметр и спецификация:

1, направление машины: сторона к подавая рамке, сторона побудительной силы осмотренная как машина руки.

2, ширина: 2200mm

3, отростчатая скорость: 10~15m/min

4, мылящ yarding: содержание ткани 200-300m, время 15-20min.

5, давление пара: 0.4MPa

6, обжатое воздушное давление: 0.4MPa

7, электрический привод: Преобразование частоты AC, PLC controllable.

8, размер формы: 39965x3800x3250mm

Главный характер:

Эта машина извлекает flooding и примесь под запитком усилия зверюги, хорошей эффективностью unhair, малой разрядкой отработанной воды, типа машины окружающей среды содружественного.

Технические параметр и структура главного блока подвергают механической обработке:

1, подавая рамка: сделанный из edgefolded стальной плиты, оборудованный с рамкой напряжения, прикрепленный ролик направляющего выступа, центризующ прибор.

2, одиночная шайба колеса барабанчика:

ПК одно барабанчика с dia.φ780mm, поверхности формы экрана ролика оборудованной с 6 ПК трубы ливня, pumb внутренней петли обеспечивая циркуляцию, силы 3kw, поворачивают скорость 2960rpm; том циркуляции 50T/h.

2 ПК пропуска формы роликов привода (dia.φ300mm) «Ω» через ткань с 780mm из барабанчика, синхронизированный работают при крен щипка, оборудованный с одним комплектом датчика, ПК 1 ролика сепаратора привода раньше в щипок. Температура 90℃, материал коробки 3mm SUS304, крыша с крышкой, уплотнением структуры уплотнения воды, 2 стороны окон можно посмотреть в и раскрыть (запечатывание кольца обнажает безшовное соединение). Вращая колесо принимает внешнюю подшипниковую подставку нержавеющей стали, mechnical уплотнение. Непосредственный нагрев трубы пара (с звукоглушителем), дисплей внутри коробки, контролируемое пневматическое температуры атмосферного клапана.

3, барабанчик Douuble катят шайбу:

2 ПК формы экрана барабанят с dia.φ780mm, поверхностью ролика оборудованной с 6 ПК трубы ливня, pumb внутренней петли обеспечивая циркуляцию, силы 3kw, поворачивают скорость 2960rpm; том циркуляции 50T/h.

3 ПК пропуска формы роликов привода (dia.φ300mm) «s» через ткань с 780mm из барабанчика, синхронизированный работают при крен щипка, оборудованный с одним комплектом датчика, ПК 1 ролика сепаратора привода раньше в щипок. Температура 90℃, материал коробки 3mm SUS304, крыша с крышкой, уплотнением структуры уплотнения воды, 2 стороны окон можно посмотреть в и раскрыть (запечатывание кольца обнажает безшовное соединение). Вращая колесо принимает внешнюю подшипниковую подставку нержавеющей стали, mechnical уплотнение. Непосредственный нагрев трубы пара (клапан), дисплей внутри коробки, контролируемое пневматическое нержавеющей стали пневматический температуры атмосферного клапана.

4, экранируют пустую коробку колеса рисбермы:

Материал коробки 3mm SUS304, тип yarding доски колеса рисбермы экрана пустой, температура 80℃, содержание ткани: контроль температуры 300-350m.Automatic.

2 времени фиксирования: промежуточное фиксирование температуры и high-temperature, оборудованное с ртом пены чистым для того чтобы во избежание пятна цвета.

5, padder роликов MH596A 2 (5T)

Составленный стальной плиты и пробки квадрата. Верхний ролик: Φ300mm (снаружи покрынное с NBR); нижний ролик: Φ300mm (снаружи покрынное с NBR) (приводом); режим давления: рукоятк-тип цилиндра; cycloidal коробка уменьшения pinwheel, привод связи при помощи цепи дуплекса мотора AC 5.5kw. Оборудованные брызг ширины и адвокатское сословие бампера.

6, подрезывающ рамку: сделанный из edgefolded стальной плиты, с резиновыми роликом и прибором амплитуды.

7, запасные части: изготовление продавеца согласно конструкции чертежа покупателя.

Части собственн-внимательности клиента:

1, станция сжатия воздуха или компрессор воздуха.

2, трубопровод вне машины.

3, канатный мост и главные сети вне шкафа управления.

Поток процесса
