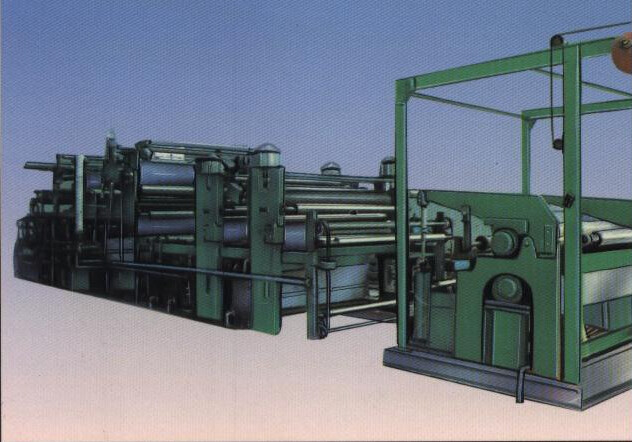

Осциллируя стиральная машина тканья для одеяла после красить и печатать

Осциллируя стиральная машина тканья для одеяла после красить и печатать

Осциллируя стиральная машина LMH694

Применение:

Эта машина соответствующа с моя цель хлопок, химическое волокно и смешанная ткань после печатать и красить. В частности соответствующий для печатать, красить одеяла Rachel, акрилового одеяла, одеяла хлопка, полотенца и другой тяжелой ткани после мыть.

Главным образом спецификации

Тип: левые рука или righthand

Номинальная ширина: 1800,2000,2200,2400mm

Работая скорость: 5-30 m/min

Осциллируя образ: на колебании времени и колебании роторного барабанчика.

Управлять образом: Управлять синхронизации блока конвертера AC multi.

Установленная сила: 68kw

Наружные размеры: 16990× (W+2800) ×2800mm

Осциллируя & моя совмещенный список упаковки машины.

1 открытый центризуя подавать входа

2 верхушка 2 бака 2 погружения более низко, верхний и более низкий диаметр направляя роликов ткани Φ125, валы головки сделаны нержавеющей сталью

Верхний подшипник подшипники тканья UCP207, более низкий подшипник специально сделан без типов номера, встроенного кольца вставки графита (диаметр отверстия вала 35 mm)

3 squeezer ролика MH691-260 2, диаметр isΦ250 управляя ролика

Резиновая твердость управляя ролика 90º, резиновая твердость управляемого ролика 82º-85º.

концевой подшипник 2 ролика: 3612, рамка, масло sealingΦ60×Φ90×12 (1pcs), Φ100×Φ75×12 (4pcs),

Отжимать пневматическое cylinderΦ160×70, кольцо зажима для концевого подшипника isΦ60 ролика

Скорост-редуктор мотора: Редуктор скорости шестерни штыря BWD13-15-4KW cycloidal

4 скорости регулируя вверх-низкий lifter

Высокое машинное оборудование тканья ноги UCP207

гнездо подшипника, диаметр Φ125 направляя ролика ткани, penumatic цилиндр MP2-63 * 150, одиночное ухо в типе кольца кабеля, датчике угла FJZ-X.

5 MH502-260MH502-260 раскрывают бак нержавеющей стали рта, гнездо подшипника верхней и более низкий направляя ролик этот же из малого бака погружения

бак круглого барабанчика 6 осциллируя

Осциллируя диаметр Φ350 ролика вне, поверхностный пунш отверстия Φ12, 2 конца герметизируя (CO., Ltd техника запечатывания minhua Чжэцзяна jiashan) место концевого подшипника вала Φ65 это же как направляя ролик малого бака погружения. Скорост-редуктор мотора: Редуктор скорости шестерни штыря BWD13-23-4KW cycloidal

7 Incircle из восьмиугольника rollerΦ350, механически sealingΦ65, места продукции эти же как бак круглого барабанчика осциллируя.

Верхний и более низкий направляя ролик diameterΦ125, верхний подшипник направляя ролика UCP207, более низкий направляя ролик это же как малый бак погружения

Скорост-редуктор мотора: BWD13-23-4KW

8 верхний и более низкий ролик squeezer, диаметр isΦ350

Резиновая твердость управляя ролика 90º, резиновая твердость управляемого ролика 82º-85º.

носить 2 концов ролика: 3612, рамка, масло sealingΦ90*120*12, Φ105*Φ130*12 (4pcs),

Скорост-редуктор мотора: Редуктор скорости шестерни штыря BWD14-23-7.5KW (4 polars) cycloidal

Отожмите пневматический цилиндр Φ200, весна зажима вала Φ90

хранение 9 волокон

Рамка diaΦ200 хранения волокна, гнездо подшипника UCP208 машинного оборудования тканья

Скорост-редуктор мотора: BWD11-11-1.5KW.
