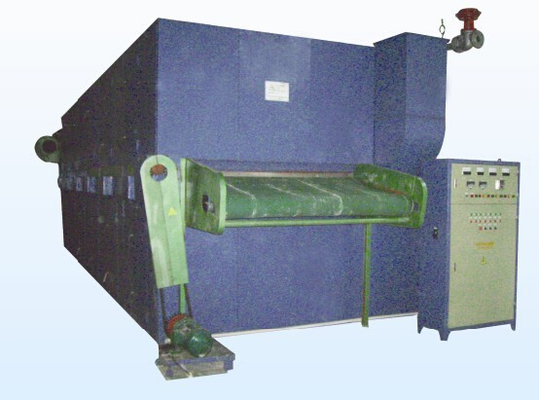

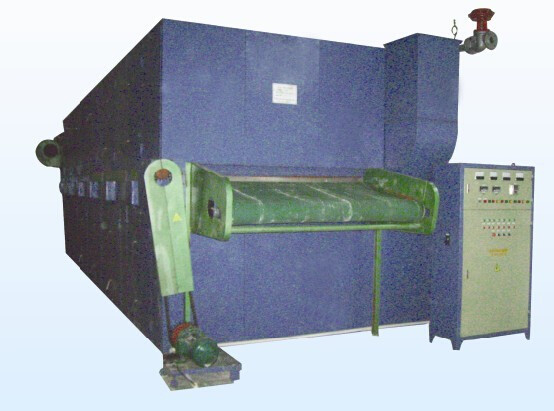

KD-R456 тип роторный сушильщик экрана

Применение

Эта машина имеет overfeeding прибор, соответствующий для сушить связанную ткань и сплетенную ткань.

Принцип деятельности

Роторный (часть 1) пробивает цилиндр, половину роторного экрана прегражена плитой уплотнения (частью 2). 2 соседских роторных экрана встречного вращают, уплотнение плита фикчирована. Воздух, после heated в подогревателе (части 4) центробежным вентилятором (частью 3), через направляющий лист (часть 5) в серый слой ткани (часть 6) для циркуляции, направляющего листа (часть 5) равномерно распределяет горячий воздух вдоль серого направления ширины ткани. Серая ткань поставила к первому роторному экрану через решетку перехода (часть 7), немедленно поглощенная воздухом на нижней поверхности роторного экрана, серая ткань на соединении 2 роторных экранов перенесла к поверхности второго роторного экрана. Покрашенная серая ткань до конца поставила к вне машине. Ткань покрашенная равномерно, потому что она оба друг покрашенная сторона.

Принцип циркуляции воздуха в роторном сушильщике экрана противоточная деятельность циркуляции выхлопного газа. Свежий воздух indrafted от заднего роторного экрана и смешал с воздухом циркуляции. После нагревать, польза цикла, части imbibed воздуха включается в прежний роторный экран, непрерывный нагрев, тогда поглощается воду, влажность воздуха постепенно увеличивает, discharged влажностное к наружной машине действием маховой силы, влажной серой встречи ткани с большинств влажностным горячим воздухом, тогда восстановление влаги серой ткани постепенно идет вниз, температура поднимает и встречает свежий воздух с более низкой температурой в выходе роторного экрана, падений температур серой ткани.

Технические характеристики изделия

1. Согласно запросу клиента, машина можно выйти рука или машина righthand, проектная скорость хода максимальная работая ширина 5-60m/min. 1800-2200mm.

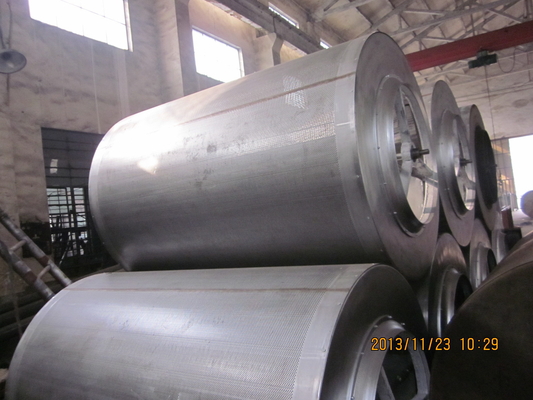

2. Dia. роторного экрана 1400mm, плита нержавеющей стали при толщина 2mm, пробивая 2mm.
3. Вентилятор: центробежные вентиляторы, с диаметром 1200mm, 730 rpm.
4. Подогреватель: multi напряжение пробки обернуло пробку безшовной стали при диаметр 25*2, предусматриванный с алюминиевой лентой, толщиной 0.4mm, топлением пара или типом топления масла.
5. Мотор Netcom управляя, мотор привода, коробка уменьшения (Changzhou Цзянсу, Китай) 4kw-4P-7: 1, 1 комплект, вентиляторный двигатель: 3 ПК, 4P-11kw, 3pcs, 4P-7.5kw (подавать и выход в передаче 2)
6. Плита уплотнения консервации жары в снаружи машины 50 mm толщина.
7. Сформируйте размер (работая ширину 1800mm), большой роторный экран LWH: 12*4*2.9m.
8. Электрическое оборудование: электрический элемент прибора (CHINT Чжэцзян) + 1 комплект преобразователя частоты 3.7kw + 3 комплекта преобразователя частоты 18.5kw.
