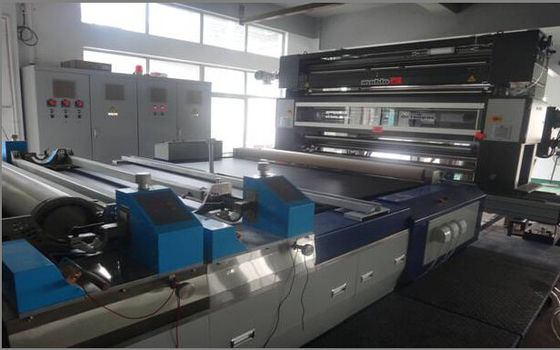

Роторная печатная машина экрана KD180-600

Eco-содружественный, энергосберегающий и высокая эффективность

1. Низкий коэффициент ликера уменьшает потребление воды значительно.
2. Сравнивающ с традиционной крася машиной, вода, auxiliary и расход пара могут быть сохранены 50%
3. Самые низкие установленные сила, следовательно наиболее низко потребление электрической энергии.
4. Быстрый крася цикл, увеличенная урожайность.
5. Дружественная деятельность и легкое обслуживание.

Модель: Камеры KD type-1-18 colors-4-8

Поток процесса: feeding→edge alignment→printing

Применение: Соответствующе для ткани хлопка, ткани бархата и смешанной ткани.

Главным образом технические параметр и модель:

1. Направление машины: машина righthand (сторона к подавая передаче на правильную позицию)
2. Ширина машины номинальная: 1800-6000mm (максимальная отростчатая ширина 5700mm волокна)
3. Скорость одеяла: 1~100m/min (конструированное speed1~120 m/min)
4. Qty цвета: 1-18
5. Повторение цилиндра экрана: 640mm-914mm-1020mm
6. Режим печатания: Раскройте тип магнитное печатание адвокатского сословия
7. Вид передачи: передача независимого сервопривода фильтрующих головок.
8. Doffing собственной личности зоны проводимости

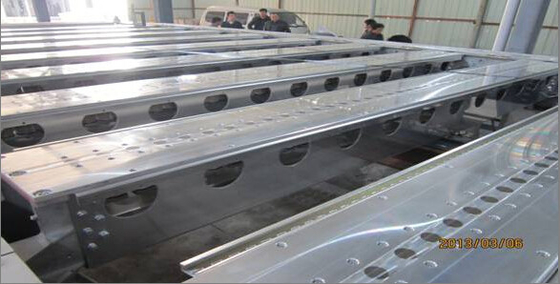

Структура машины:

Высокомарочный коробк-тип блочная структура, 6 цветов/раздел, подытоживает 3 раздела, 18 цветов, уменьшая пядь машины, увеличивая механически прочность. Под рамкой принимает международный B-тип сталь формы для того чтобы сварить. Улучшать здравость и стабилность полной машины.

• Главный привод: Стандартный привод коробки уменьшения, высокомарочный зоны проводимости печатания. Поверхность молотилки управляя ролика текстурируя обработку и фосфор никеля плиты. Обеспечьте высокомарочное печатание. Простая механически структура делает maintanence очень удобным.
• Выпрямлять отступления зоны проводимости: Стабилность зоны проводимости основанная на направляющий шкив, под хорошим состоянием времени deflashing и исправляет установку зоны проводимости, эта организация может держать уверенную стабилизированную деятельность зоны проводимости.
• Магнитная таблица: профессиональная магнитная таблица обеспечивает проникание печатания eveness, магнитная таблица самая последняя конструкция CAD-CAM elctromagnetic типа катушки, высокой точности механически контрактура делает permeate затира печатания равномерно, не левого, среднего, правого chromatism, безуходного.
• Покрывать: термопластиковый или гидрозоль (клиент выбирает любой тип), толщина клея регулируема покрывая.
• Цыпленок фильтрующей головки: высокий растяжимый плоский подшипник который приспособлен для, котор принудили направления и улучшает срок службы.
• Насос затира: Тело насоса нержавеющей стали, оборудованное с типом ручного и режима автоматического управления, ровным управлением через рукоятку щупла затира жидкостную и PLC.

Система главного привода зоны проводимости печатания:

МОЖЕТ технология и сообщение 485, основные централизованные данные обрабатываемыми в верхнем компьютере, режим управлением скорости и контролировать каждый мотор сервопривода фильтрующей головки, достигают печатать одновременный для того чтобы держать уверенную эффективность печатания. Вся информация показанная к клиентам через интерфейс людск-компьютера, удобная для того чтобы работать и управлять. Эта система надежна под условием высокотемпературной, высокой влажности, сильной корозии, сильного взаимодействия.

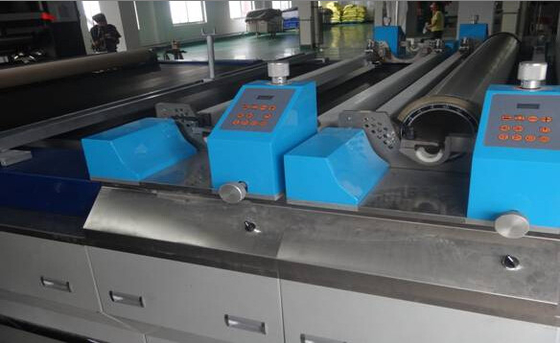

Автономная передача фильтрующей головки:

1. Мотор сервопривода может контролировать registeration высокой точности роторного экрана в круге 360°, аккумулированная разница в Кода ошибки не познее 0.08mm. Регулятор главной панели деятельности может изменить добавляет к взаимообмену удобному и сразу.
2. Регулирование по замкнутому циклу скорости шифратора процесса датчика высокой эффективности. Другой мотор передачи использует всеобщий конвертер; преобразуйте тип моделирующей физической величины в цифровой тип систему количества для того чтобы обеспечить системе синхро точность управления.

Электронное управление handpiece внутреннее: Блоки печатания оборудованные с независимым мотором сервопривода, предварительным водителем сервопривода AC, каждым оборудованным блоком кабельным соединителем prefab ширины, через связь стекловолокна для того чтобы держать уверенную точность печатания принтера, электрическая система очень легки для обслуживания.

Главная распределительная коробка: использованный для управления напряжения тока, распределения цепи, контроля температуры etc. камеры

Деятельность и система мониторинга: централизованный контроль экрана касания (в добавлении оборудованном с одним комплектом управления кнопки вместе с экраном касания); скорость машины, выход, перебой и технологический дисплей параметра централизованный etc.; экран касания может также обеспечить комплект параметра скорости регистра, параметра регистра, вводя точность, одновременный фактор, удобный для клиентов для того чтобы конструировать и доработать согласно продуктам запрос.

Части засыхания:

Режим камеры: мощный распыляя ветер, сушка на воздухе 3-слоя горячая (эффективный пропуск длины одеяла до конца 54m)

Тепловой источник: топление масла

Qty: 4-8 камер

Обеспечивая циркуляцию передача вентилятора: мотор горизонтальный тип F-уровень термоустойчивости, длинний заполнитель масла.

Пояс экрана: Решетка термо- resistance≦250℃ тефлона

Структура камеры главным образом:

Подавая режим: плоский подавать.

Расстояние между камерой и универсальным: ≤500mm

Одеяло проходя режим: камера 3 слоя пропуская через одеяло

Длина камеры: камера модульное проектирование, длина 3m/chamber

Обеспечивая циркуляцию вентилятор: Каждая камера раздела оборудованная с независимым обеспечивая циркуляцию вентилятором, обеспечивая циркуляцию вентиляторный двигатель 7.5KW (управление 15Kw преобразования частоты AC * 6 камер),

Количество воздуха и распылять воздуха: каждое количество воздуха камеры 12500m3/h, воздух брызга трубы распылять воздуха вокруг от верхней части и дуновение одеяла дна (дуть верхнего одеяла на равных, среднего сверху донизу), рот распылять воздуха с структурой направлять дефлектора воздуха квадратной, максимальная скорость воздуха 8-12m/s.

Qty пояса экрана: ПК одно, импортированный американец усилили материал стеклянного волокна, поверхностное покрынное с тефлоном, средиземным обрабатываемым, усиливаемым краем, разъемом пояса экрана разделяют тип быстро - отключите соединение;

Экранируйте выпрямлять отступления пояса и прибор напряжения: каждый пояс экрана с 2 переключателями предела на левой стороне и правильной позиции, одном пределе, отступлении выпрямляя принимает механически переключатель, другое управление предохранения от отступления пояса экрана, отступление пояса экрана выпрямляя пневматическое отступление выпрямляя, выйдено напряжение и правый напрягать 2 цилиндров; в реальном маштабе времени-ролик пояса экрана безшовное покрытие цинка поверхности стальной трубы;

Радиатор: каждая камера оборудованная с 2 радиаторами (излучая труба ф58mm*1100mm, алюминиевый тип фильма завальцовки трубы, внутренняя труба труба ф32mmR стальная, толщина стены 2 mm, фронт и заднее перекрестное расположение, подытоживает 40 зон 120 m^2/section излучать).

Максимальная температура камеры: 150℃~220℃, регулируемое;

Температура камеры: Шкаф сформированная стальная конструкция, планка двери Q235 стальные листы с толщиной 1,2 mm; термальн-защитная толщина покрытия 100mm, superfine полужесткая плита стеклянного волокна (включите верхнюю часть и дно камеры); каждое дно камеры с окнами одного дополнения воздуха;

Система самоконтроля температуры автоматическая: передние и задние камеры 2 комплекта модулирующей лампы масла электрической, температура проконтролированная платиной PT100 – nickel сопротивление через аппаратуру контроля температуры;

Отработанный вентилятор камеры: 3 комплекта стандартных центробежных отработанных вентиляторов, сила 2.2kw*3 мотора;

Вынуждающая система камеры: камере нужны 2 комплекта прибора передачи (Японии Ichinose), один комплект передача пояса экрана камеры (включите мотор 7.5KW, редуктор и преобразователь частоты), другое придавала заостренную форму передача (включите мотор 2.2kw, редуктор и преобразователь частоты);

Главным образом конфигурация:

НЕТ.	Имя	Изготовление	Спецификация
1	Пояс экрана	Продукты Шанхая	ширина 3250mm
2	Обеспечивая циркуляцию вентиляторный двигатель	CO. мотора Шанхая Dequshi, ltd	7.5Kw
2	Отработанный вентилятор	Фабрика вентилятора Shagnhai Дженерала	T4-72 NO.5 2.2Kw
3	Клапан контроля температуры масла	Тавро Шанхая	Dg65
4	Ролик главного привода пояса экрана		Безшовная стальная труба
5	Ролик направляющего выступа контактированный с поверхностью одеяла		Покрынная нержавеющая сталь
6	Цилиндр	Продукты Tainwan Airtac
7	Подшипники в камере	NSK ЯПОНИЯ	Серия UC
