машина джиггера Высок-давления крася

Машина высокотемпературного джиггера Высок-давления крася

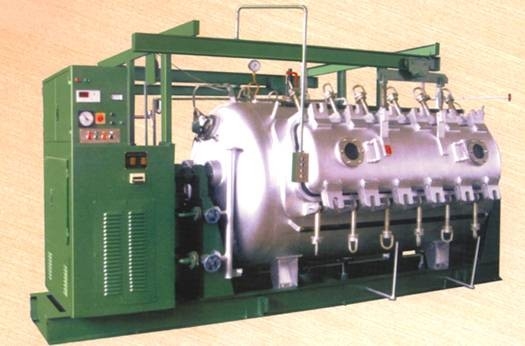

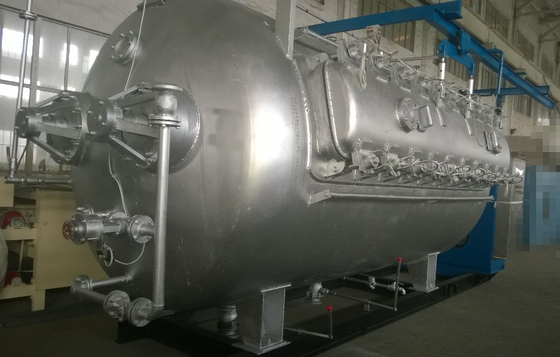

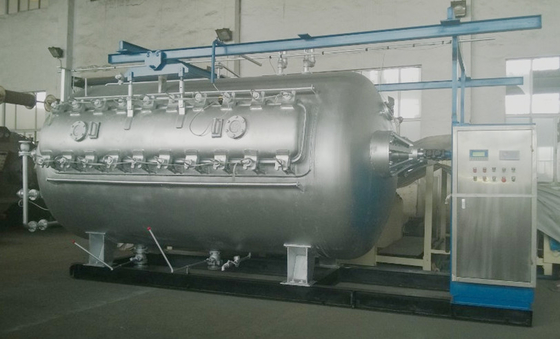

Высокотемпературный высоконапорный автоматический джиггер краски KD-GR120-360

Введение

Это крася оборудование изготовленное нашей фабрикой, соответствующе для различных тканей синтетики, хлопка и полотна, котор нужно покрасить с красками распределенными, серой, vat, сразу, и реактивными, соскобленный, мылить и очищать на постоянн тарифе и под постоянн напряжением. Оно имеет характеристики предварительной конструкции, разумной структуры, и главной деятельности представления, безопасных и надежных.

Главным образом технический параметр

Максимальн Диаметр крена ткани: Φ1200mm

Ширина ткани Максимальн Working: 2000mm

Регулируемое напряжение ткани: 0~60kg

Регулируемый тариф ткани: 20~80m/min

Диаметр главного ролика: Φ220mm

Максимальное давление деятельности: 0.4Mpa

Максимальная работая температура: 140℃

Коэффициент ликера: 1:2

• Техническая характеристика

1. Полная машина принимает конструкцию компьютера добавленную CAD; CAM добавил амилазы, изготовление высокой точности.
2. Полная машина принимает привод преобразования частоты AC (сервопривода) к напряжению и скорости ткани управления. Вся система управления с большим рядом регулировки, надежной деятельностью, низкой интенсивностью отказов, низким затруднением обслуживания.
3. Постоянн линия скорость, управление постоянн напряжения он-лайн, главным образом исключает аберрацию, цвет брошенный во время крася процесса; запрос параметра точного контроля температуры подходящий различный технологический.
4. Запрос параметра точного контроля температуры подходящий различный технологический, надземный грея и тепл-держа прибор для того чтобы обеспечить грея тариф и улучшить эффективность продукции.
5. В машине электрическая система управления конструировала с автоматический обращать, проход подсчитывая, длина подсчитывая, совершите пассаж полноавтоматический стоп или измененный в автоматическое манипулируйте функцию.
6. Вся машина оборудованная с надземным прожектором для удобных деятельности и обслуживания.

Эта система консервирует автоматическую обязанность согласно запросу технологии уменьшить chromatist ткани переднее и заднее и улучшить выход.

Главным образом структура

• Механизм передачи

Вся машина управляет 2 моторами AC через редуктор приводного механизма шкива, коробку уменьшения и ролик ткани соединенный соединением гибкости, этот тип отделяя структуру легок к деятельности, разбирать и установке.

• Красильный бак

Красильный бак сделан из нержавеющей стали 1Cr18Ni9Ti, красильный бак принимает ролик двойного дна для того чтобы управлять, продлевает время ткани в красильном отваре, увеличенную эффективность ткани крася; центр тела клетки установил ролик измерения скорости который может измерить скорость, подсчитывает длину, проверяет напряжение ткани; прибор циркуляции красильного отвара тела клетки установленный дном для того чтобы сделать внутреннюю температуру и ликер активная ровность и извлечь chromatist ткани crosswise.

• Рамка расширения ширины

Для того чтобы предотвратить морщинку во время крася процесса, установите тип рамку весны расширения ширины внутри тела клетки; рамка расширения ширины сделана из нержавеющей стали, composited рукоятки качания, ролика расширения ширины, ролика направляющего выступа ткани, натяжной пружины etc.

Натяжная пружина сделана 4Cr13, с хорошими механически характеристикой и коррозионной устойчивостью.

• Вода, система трубы пара

Части входа composited входа воды, брызга входа воды и сопрягая клапаны, потребитель могут контролировать согласно фактическому дознанию.

Полная труба пара машины главным образом composited катушки термоизоляции тела клетки, трубы жары тела клетки сразу и сопрягая клапанов; труба жары тела клетки сразу автоматические проконтролированная пневматическим клапаном тонкого фильма.

• Механизм выхода (селективная закупая часть)

Полный выход машины имеет 2 типа: перекрестный выход рукоятки и a обрамляют управляемый выход, потребителя выбирают любой тип.

Перекрестный выход рукоятки установленный в полную машину, composited перекрестной рукоятки, мотор, цилиндр, резиновый ролик, мотор выхода думал колесо глиста задерживая механизм в развитии для того чтобы управлять резиновым роликом, тогда резиновый ролик держит вниз ролик завальцовки рамки a к выходу трением.

Выход рамки «a» composited рамки привода, мотора уменьшая коробку, креста всеобщего соединения, рамки etc. a
