Бархат KZM180-420 моя сушащ машину Stenter

ТЕХНИЧЕСКАЯ ПОДАЧА

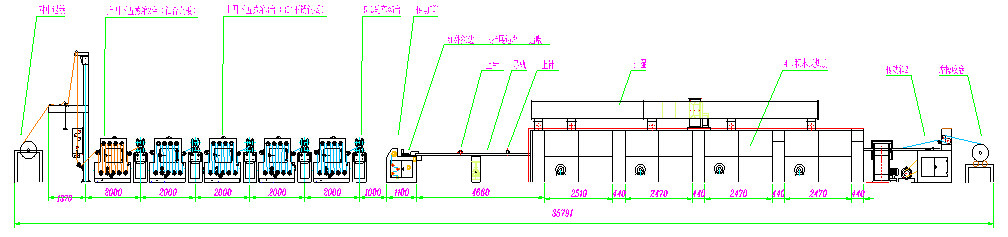

Выбывать-отслеживать в распаровщик 5 рамки-вверх 4 ткани вниз (titanium лист сплава) *2 + 512 padder *2 – вверх по распаровщику 4 вниз 5 (лист SS304) *3 + 512 padder *3 – платформа моста – stenter возглавляет -- перечень иглы отслеживая прибор – в 4-ую установку stentering камеры нагрева электрическим током – ветер брызга для того чтобы охладить – побежали игла, котор – тракцию – двойное трение перечня роликов принимает вверх (с индикатором длины

ГЛАВНЫМ ОБРАЗОМ ТЕХНИЧЕСКИЙ ПАРАМЕТР

1. Эффективная ширина: 1800 mm
2. Направление машины: левый или righthand (опционные клиентом)
3. Скорость машины: 2-20 m/min (цитата 30-40 m/min 303.144$, длина увеличило 12 m)
4. Вид передачи: Привод переменной скорости синхронизации преобразования частоты AC
5. Давление пара: 0.2-0.4Mpa
6. Обжатый воздух: 0.2-0.4 Mpa
7. Давление водоснабжения: 0,2 Mpa
8. След: вертикальные след и цепь. Pin tentering
9. Ткань в & вне путь: открыт-ширина внутри, трение двойн-ролика принимает вверх
10. Qty камеры & круговой qty вентилятора: камера 4 (3m/chamber), вентилятор циркуляра 8 *4KW.
11. Главная сила передачи: 15 Kw
12. Установленная сила: 265,1 KW, нормальная польза 180 KW.

ХАРАКТЕРИСТИКА СТРУКТУРЫ МАШИНЫ ГЛАВНЫМ ОБРАЗОМ

• рамка В-ткани

Состоьте из пробки в-ткани, tensioner ткани, ультракрасного центризуя прибора, направляя ролика, железного каркаса etc. канала

• Примите вверх ролик:

Основание и деятельности принимают вверх ролик принимают канал структура стальной заварки, consiting деятельностей принимают вверх рамку ролика, основание, ручной центризуя прибор, дорн.

• Шайба открыт-ширины MHX523:

Доска коробки бортовая принимает лист сплава титана 3mm обращанный с вырезыванием лазера, NC подвергая механической обработке, поверхностный рихтовать съемки. Ролик направляющего выступа Ф150mm, лист нержавеющей стали 2mm и roler покрытия смеси стального листа углерода 2mm. Ролик направляющего выступа вверх по ролику 4 вниз 5.Up принимает подшипниковую подставку нержавеющей стали, механически уплотнение; Шлиц с косвенным топлением пара, равномерным топлением, водой ручного отпуска. Фланкируйте с термометром, поверхностью и землей в угол 45, для замечания.

• padder 512:

структура Вверх-упаковки (стальной ролик вниз, резиновый ролик вверх, ремонтопригодность), рамка литого железа. Она использует шестерни и мотор уменьшения Цзянсу Guomao Guotai. Подшипник Padder принимает подшипники США Timken. Давление цилиндра воздуха поршеня, паркуя пневматическое снесенное с замком ролика, в случае потери давления причиненной мимо после резиновой продукции вдавленного места ролика. Распределительный ящик добившийся успеха своими силами нержавеющей стали peneumatic. Euipped при клапан давления регулируя, манометр, обращая клапан etc. Перед в-padder оборудованный с гнуть резинового крена Акрилонитрил-бутадиена 125 mm.

• Тип камеры:

Ciculation горячего воздуха ① малое через fabroc дуновения воздухоподводящего канала на равных, ООН и вниз воздушные потоки воздухоподводящего канала может быть регулирует. Камера строительного блока 4 устанавливает 2 собирательных отработанного вентилятора. Камера фронта 2 одна группа, сила 2.2kw, за 2 камера одна группа с 2,2 kw силы, снаружи панели изоляции жары принимает лист толщины 1,2 mm уменьшенный холодом. Толщина теплоизоляционного слоя 100 mm, шерсти утеса или стекел - волокно.

② в камере установило один радиатор, 2 cicular вентилятора, droven высокотемпературным упорным мотором.

Сеть фильтра ③ за радиатором, соответствующим для очищать после stoping, улучшает эффективность жары.

Гальванизированная ④ впрыска трубопровода защищает падение пятен ржавчины. Нагнетание имеет применения в регулировке, регулирует том воздуха вверх и вниз.

• Система главного привода и следа: в-ткань удлиняет след, вал сплайна привода мотора ac, коробку турбины, включая привод с цепной передачей или ткань плиты иглы закрепляет через вертикальный след и ровная деятельность, цепь будет иметь постоянно прибор напряжения. Проложите рельсы знамена, польза собирательная головка HongFang 2 передачи имеет отдельно прибор утески, редуктор мотора и обращать прибор выше всего внутри, удобный в установке и обслуживании.

1. Клапан Peneumatic регулируя над камерой. Камера 2 имеет один клапан, раскрывать управлений аппаратуры контроля температуры peneumatic регулируя клапана к контролировать температуру, точность контроля температуры ±2℃.
2. Охлаждать и система одежды падая: холодный ветер (5.5kw), ткань принимает вверх принимает двойное трение ролика принимает вверх.

ЭЛЕКТРИЧЕСКОЕ ОБОРУДОВАНИЕ

1. Управление привода машины принимает передачу синхронизации преобразования ведущей частоты PLC. Автомат защити цепи, контактор и другие главным образом части принимают тавро famouse СИМЕНСА или SCHNEIDER.
2. Электрическая раковина шкафа ковчега: стальная структура, передняя одиночная дверь, позади загерметизированные без двери, поверхностный пластичный цемент, верхняя часть с вентилятором с осевой обтекаемостью и нажимная накладка предотвращают падения. Одиночный электрический размер ковчега (блок: mm): Толщина 2000*800*450 ширины x высоты x
3. Главный преобразователь частоты передачи: Мицубиси (или запрос клиентом). Преобразователь частоты вентилятора принимает тавро компании danvers Дании всецелло имеемое.
4. Аппаратура контроля температуры: Omoron (или запрос клиентом).
5. Управляемая схема: Решетка силы изолированным обеспеченным трансформатором, 220v.
6. Приведитесь в действие цепь: Вся деятельность переключателя и инвертора деятельности сигнализирует стержень входного сигнала переключателя PLC доступа.

ОПРЕДЕЛЯЕМЫЕ ПОЛЬЗОВАТЕЛЕМ ЧАСТИ:

Установленный материал, полная сеть, pepeline, trunking, освещение, компрессор воздуха, трубопровод повернул, тепловой источник, с вытягиванный с трубопроводом, автомобилем ткани и другим оборудованием вывода.
