Сушильный цилиндр ПК машины для просушки 30 запитка & тканья Desize для запитка пара

Сушильный цилиндр ПК машины для просушки 30 запитка & тканья Desize для запитка пара

Запиток KD-LMA047 Desize & ряд засыхания/стиральная машина пара

Применение

Машина использована для запитка пара хлопка, пеньки и своих бленд.

Поток процесса

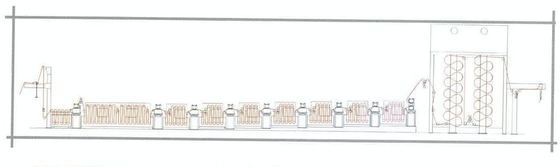

Открыт-ширина к входу----соскабливая коробка----Padder ролика HFM512 2------2 группы в составе (padder коробки + ролика HFM512 2 пара MH919 моя)----- (Коробка пара MH915 моя + padder HFM5122-roller) группы ×4-----Padder коробки + ролика HFM513 3 пара MH915-------Машина для просушки MH616 (30 ПК сушильного цилиндра)----качание к выходу

Главным образом технический параметр

1. Ширина машины: 2000mm
2. Скорость: 15~70m/min
3. отростчатая скорость: 15~55m/min
4. обжатое воздушное давление: 0.4~0.6mpa
5. Привод: многочастотный привод скорости блока синхронизации
6. Qty шара шайбы расшлихтовки: 9 шаров
7. Qty. сушильного цилиндра: ПК Φ570mm 30
8. Привод: Привод мотора частоты AC
9. Механизм управления: PLC
10. Устанавливать силу: 32kw
11. Размер формы (L*W*H): 29825×2800×4800mm

Главным образом характеристики структуры:

• Прибор входа

Рамка входа сделана из стальной плиты, оборудованный с tensioner ткани, направляя роликом, guider etc. края

• Padder

Padder ролика HFM512 2: расклассифицированное давление до 3 тонны, одиночный щипок выжимкы, использующ под типом давления, верхние ролики стальные ролики, управляемые передачей редуктора мотора инвертора, стальной диаметр 225mm ролика, плита нержавеющей стали аутсорсинга 2mm. Более низкий ролик резиновый ролик, диаметр 250mm, резиновый материал резина нитрил-бутадиена, резиновая толщина покрытия около 18mm. Верхний и более низко сожмйте тело ролика делает из безшовной стальной трубы, толщины стены трубы 28 mm. Сила передачи 2,2 KW.

Padder ролика HFM513 3: расклассифицированное давление до 5 тонн, двойной щипок выжимкы. Первые и вторые ролики резиновые ролики, средний ролик стальной ролик. Верхний резиновый ролик главный управляемый ролик, диаметр 300mm, резиновый материал резина нитрил-бутадиена, резиновая толщина покрытия около 20 mm. Сила передачи 5,5 KW.

• Коробка пара MH915 моя

Толщина плиты стены нержавеющей стали ①: 3mm, направляя ролик Φ150mm

② центризуя расстояние между верхним и более низким роликом 1000mm, использует механически уплотнение.

Коробка ③ обеспечена с водой, течениями, механизмом прерывного действия зернокомбайнов между шкафом назад и может обеспечить хорошее моющ результаты и экономичное потребление энергии;

Топление пара ④ сразу внутри коробки, направляет пробку пара оборудованную с двойным корпусом, ударом от пара к зыбкост воды.

Топление пара ⑤ сразу внутри коробки, направляет пробку пара оборудованную с двойным корпусом, ударом от пара к зыбкост воды.

⑥ преимущества чистки пара: сильное сопротивление низкого напряжения, crepe, низкого потребления и высокой эффективности.

• Тип машина для просушки цилиндра MH616

3 колонки, каждая колонка 10 суша, сушилка структура железного каркаса, никакое закрытие, вкосую верхняя часть с системой отопления пара анти--потека, структурой lifter оборудованной с зализами вытыхания. Нержавеющая сталь суша 570mm, поясы привода, адвокатские сословия экрана передачи. Сконцентрированный дренаж, каждая колонка термодинамический тип ловушка, и гуляли взлётно-посадочная дорожка.

• Прибор выхода

Рамка структура сложенной плиты стали, из ткани пощады используемой тканью, привод встроенного двигателя.
