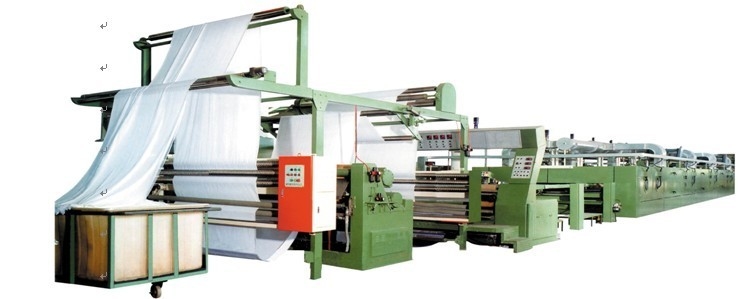

Машина установки stenter горячего воздуха ткани Knit KZM-220

(камеры системы масла перехода) 5 разделов

Процесс:

Раскройте → рамки ткани → входа ширины край плотного ультракрасный, центризуя винт над-питания →lower прибора раскручивателя утка → мангля →padder автоматический используя край → верхний над-подавая →E+L обнаруживая, что прибор uncurler края перстов → E+L 4 края →pinning на камере → для → охлаждения на воздухе → установки жары прикалывая с компенсатора → воды coolingφ570*2 →, guider device→batching (качание подрезывая к J-коробке) /Plaiting ткани E+L

Раздел ткани входа:

1. Мангль padder MH591-220

2. автоматический прибор раскручивателя утка

3. Главная ткань: сплетенная ткань

4. Номинальная ширина: 220 Cm

5. Эффективная ширина: 70-200 Cm

6. Механически ряд скорости: 10-100 m /min

7. Тепловой источник: масло перехода

8. Транспортировать цепи: цепь плиты штыря

9. Воздушное давление: над 0.5mpa

10. Верхушка Infeed overfeed ряд: -10% до 30%

11. Infeed более низкий overfeed ряд: - 10% до 30%

12. PLC: Сименс, немецкое

13. Преобразователь частоты: главный привод Сименс, преобразователь частоты вентилятора: Danfoss «HOLIP» Дании

Раздел ткани входа:

ткань входа 1.High в блок

Система guider ткани ткани E&L

Включая ролик напряжения вращения и выдвижение ручки регулировки, длинняя рукоятка 1400mm в длине.

Taub внутри длинней рукоятки.

Привод 2 расширяет ролик (сепаратор отделяя ролик)

Ширина доски датчика

Одна пара разбивочных роликов направляющего выступа, поверхность состоит из много плит, которые двинутая боковая часть.

Компоненты Auxiliary и привода

Для сухой или влажной ткани

2. Прибор направляющего выступа ткани

Плавающ роторный компенсатор напряжения, контролируйте скорость мангля padder.

Мангль Padder: MH591-180

мангль padder 3.two-roller

1. уклоненный тип ролика
2. Покрытие и предохранение лучей шкафа
3. Крен дефлектора сделанный из нержавеющей стали

4. Давление цилиндра 2 больш-диаметров обеспечивает равномерное и эффективное обжатие
5. Ролики выжимкы:
6. Активным резина обжатия покрынная роликом трудная, твердость °shore 85
7. Пассивная резина ролика давления покрынная трудная, твердость °shore 80

8. Активный ролик трудной резины, привод мотора 11kw

бак химиката мангля 4.padder

1. Пневматические подниматься и понижать
2. Ровное управление с прибором ровного регулятора
3. Ширина ролика: 1800mm

4. Диаметр ролика: 350mm

5. Полная сжумая сила до 7 тонн.
6. Сбрасывая прибор для дренажа речного порога бака

5. Раскручиватель утка

Машина установки Stenter совмещенная с горизонтальной возвращенной цепью

6. прибор подавать и над-питания ткани

платформа ткани подавая и приводится в действие платформу

верхний ролик тракции, более низкий ролик тракции

2.2kw ролики тракции привода 2

Коробка передач пользы регулирует передачу ролика тракции 2 напряжения между тканью

Максимальный тариф конструкции над-питания +40%

Сравненный с скоростью цепи транспортера

2 ролика детандера, привод 1.5kw

Татуировки спирали нержавеющей стали

2 утка ролика электрически регулируемых, 4 привод × 0.18kw

Ролик направляющего выступа установленный под верхний ролик тракции

7. Мост метра - расположенный в зоне раздела ткани подавая.

8. Прибор ткани подавая

Щетка 2 штырей overfeed прибор, прибор края ткани напрягая

Левая и правая независимая регулировка

2 привод × 0.37kw

E + l прибор uncurler края

9. Цепи ткани оборудованные транспортером высокотехнологичные

Ткань входит след 4500mm в длине

Подключенный широтной модуляцией заварки провода,

Нажмите щетку края ткани устанавливает в ткань войдите зону,

Пневматическое устройство для натяжения цепи,

Цепи и следы в камере

Цепной коаксиальный привод

Горизонтальная возвращенная цепная плита штыря спички, цепная прочная смазка,

Ткани платформа вне

Ролик направляющего выступа pin-

10. Электрический цепной прибор регулировки ширины

Один винт внутри удлиняя области, привод 0.55kw

4 винта в горячей камере

Один винт в зоне ткани вне, приводе 0.55kw

Войдите в и выход из ткани показанная ширина

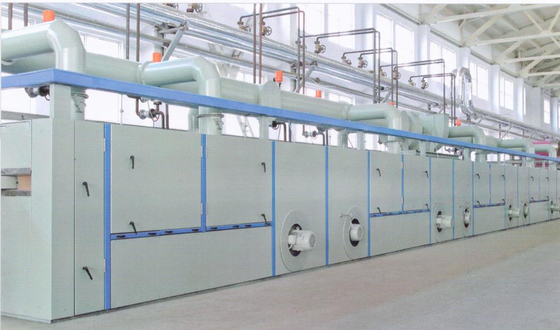

11. Камера жары

Рамка камеры сделана от утюга угла 6# и стали канала 8# сваренных совместно.

5 горячих камер, в камеру 3000mm длиннее

Жара - изолируя дверь сделана от холоднокатаной стали 1.2mm, 100mm толщиного, заполненной при прокладки изолируя материала и силиконовой резины используемые для герметизировать.

С эффективными свойствами термоизоляции

Двойные фильтры, высшего уровня фильтры можно очистить из деятельности прибора, не раскрывают дверь и вниз

Нижние камерные фильтры защищают вентиляцию

Мягк-тип выход потока KLD CAD брызга

Положени-на конструкции воздушных потоков

12. Горячая камера перед и после комнатой изоляции

Войдите в и выход тканей имеет барьер ветра

13. Нижняя изоляция жары

Специальные панели изоляции, с волокном 100mm толщиным минеральным

Место в горячем дне камеры

14. Обеспечивая циркуляцию система воздуха «трубопровод двойника»

Отделяющ верхние и понижают трубопровод и ручной воздушный поток импульсного воздуха.

5 горячих камер, каждая камера имеют 2 обеспечивая циркуляцию вентилятора.

Отношение FM непосредственное к мотору и вентилятору, силе 7.5kw/1740rpm, максимальная скорость 1740rpm.

5 комплектов прибора частотной модуляции, каждой силы 15kw.

15. Защитная система

Повреждение автоматически прерывает дуновения воздушных потоков к ткани

Когда вы поворачиваете дальше, запоминающая система автоматического возврата в исходное положение

16. Система жары

масло передачи тепла

Максимальная температура: 220℃

17. Приборы вытыхания

2 комплекта отработанного вентилятора, привода мотора частотной модуляции.

Каждая сила мотора 3kw.

18. Охлаждая поток CAD зоны - выход Брызг-воздуха

1000mm длиннее, сразу соединенный мотор привода

Сила 5.5kw. Поверните скорость 1500rpm

19. Электрическая конфигурация прибора

Весь привод транспортера ткани принимает мотор настройки по частоте

Когда нормальный стоп и аварийный стоп,

Контролируйте slow down к полной остановке

Механизм управления и контроль оборудования в ткани входят зону и зону ткани вне.

Электрическая коробка

Свяжите проволокой pre-расположение, конструкцию соотвествующую к самой высокой температуре 40°, и относительную влажность 90%

Ткань кабеля мотора привода транспортера

Другие малые электрические кабели

Обеспечивая циркуляцию кабель вентилятора

Кабели системы управления, аранжированное готовое для пользы.

Ткань вне распределяет

20. ткани ролики платформы и тракции вне

привод 3kw

ролик водяного охлаждения 2, каждый диаметр 570MM

J – ткань коробки вне

21. Метр счетчика ткани

. прибор поставки ткани 22 (дозируя и заплетая совмещенный прибор)

Ролики и пощада тракции с ткан-соединенный и работа совместно к изоляции привода

Напряжение ткани можно отрегулировать

Ряд косички 1000mm

Диаметр дозируя прибора 1500mm

23. Исключение static высокой эффективности

Адвокатское сословие иона в дозируя приборе.

24. Одно устанавливает инструментов

25. Одна серия нося частей

Краска

Приборный щиток и компоненты шкафа камеры для гениальн-голубой краски, сини (RAL5007)
Некоторые характеристики имеют последовательную антиржавейную обработку, как краска или гальванизированное покрытие на серебр-серой краске, серый шкаф.
